Dây dẫn bằng đồng cách điện PVC Cáp xoắn đôi được bảo vệ

Nhà máy cáp Yilan Sự hiểu biết sâu sắc của chúng tôi về tính toàn vẹn của tín hiệu giúp cho Cáp linh hoạt có vỏ bọc cách điện PVC cách điện bằng đồng chất lượng cao, có thể tùy chỉnh này trở nên lý tưởng cho các kết nối tín hiệu chính xác trong tự động hóa công nghiệp, truyền thông an ninh, v.v.

Cáp xoắn đôi được bảo vệ bằng dây dẫn bằng đồng cách điện PVC là gì?

Cáp RVSP của chúng tôi, còn được gọi là Cáp linh hoạt xoắn đôi cách điện bằng nhựa PVC, là loại cáp hiệu suất cao được thiết kế đặc biệt để truyền tín hiệu chống nhiễu. Nó không phải là một dây nguồn thông thường, nhiệm vụ cốt lõi của nó là đảm bảo độ tinh khiết và ổn định của tín hiệu analog hoặc kỹ thuật số điện áp thấp, dòng điện thấp trong môi trường điện từ phức tạp. Thông qua thiết kế cấu trúc độc đáo, nó có thể ngăn chặn tiếng ồn một cách hiệu quả.

Thông tin cần thiết

Diện tích mặt cắt dây dẫn: thông dụng như 0,5mm2, 0,75mm2, 1,0mm2, 1,5mm2, v.v.

Số lõi: lõi đơn, lõi kép (cặp xoắn) hoặc kết hợp đa lõi.

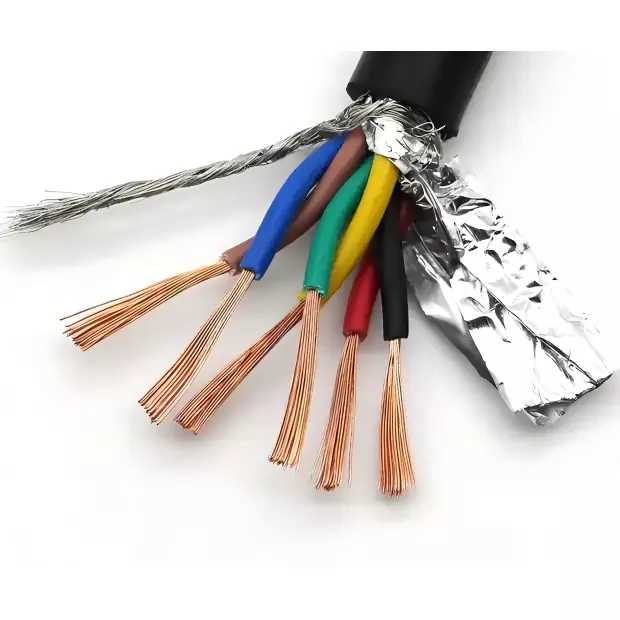

Chế độ che chắn: có thể chọn che chắn lá nhôm, che chắn bện hoặc che chắn composite theo cường độ nhiễu.

Đặc điểm cấu trúc

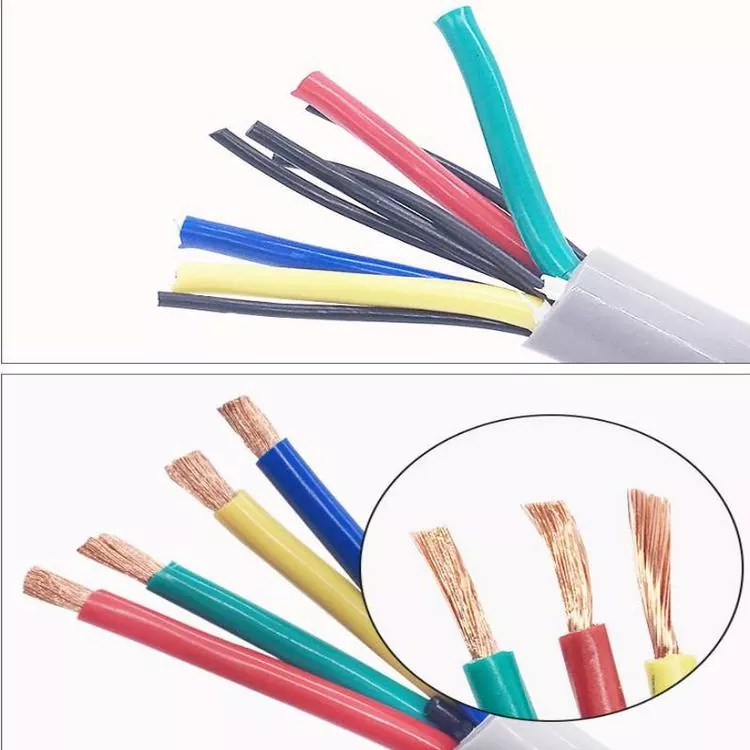

1. Dây dẫn: được bện bằng dây đồng mềm không chứa oxy nhiều sợi, đảm bảo độ linh hoạt cao và độ dẫn điện tuyệt vời của cáp, đồng thời tạo điều kiện cho việc đi dây linh hoạt bên trong thiết bị hoặc trong tủ.

2. Thiết kế cách điện và lõi: Cấu trúc cặp xoắn cho từng cặp lõi, là tuyến phòng thủ đầu tiên chống nhiễu của Cáp linh hoạt được bọc cách điện bằng dây dẫn bằng đồng PVC. Các cặp xoắn có thể làm giảm đáng kể sự ghép điện từ giữa các cặp và nhiễu từ bên ngoài.

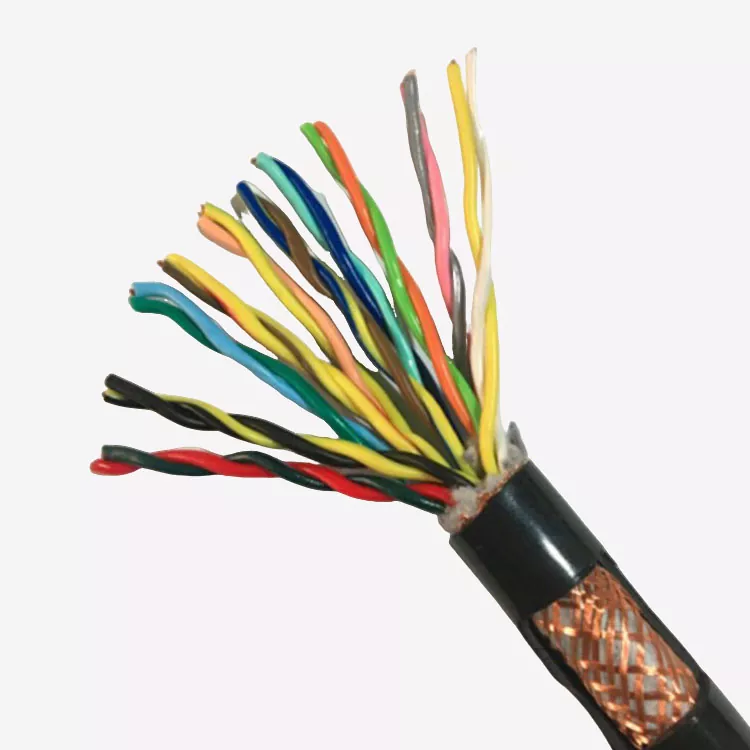

3. Che chắn: Trong cặp xoắn, chúng tôi bọc một hoặc nhiều lớp che chắn (như lá nhôm hoặc lưới dây đồng). Lớp "lá chắn điện từ" này tạo thành tuyến phòng thủ thứ hai và mạnh hơn, có thể hấp thụ và dẫn hướng nhiễu điện từ bên ngoài (EMI/RFI) một cách hiệu quả để ngăn chặn hiện tượng méo tín hiệu.

4. Vỏ bọc: Lớp ngoài cùng là vỏ PVC, có tác dụng bảo vệ cơ học, chống mài mòn và chống dầu và ăn mòn nhất định cho cấu trúc chính xác bên trong, phù hợp với nhiều môi trường công nghiệp khác nhau.

Các tính năng chính

1. Khả năng chống nhiễu: kết hợp với cấu trúc cặp xoắn và lớp che chắn, mang lại khả năng bảo vệ kép, được thiết kế đặc biệt cho môi trường điện từ phức tạp.

2. Tính linh hoạt cao và lắp đặt dễ dàng: Dây dẫn bằng đồng mỏng nhiều sợi giúp cho Cáp mềm bọc cách điện bằng nhựa PVC cách điện dễ uốn cong, thích hợp cho các tình huống lắp đặt cần uốn di động hoặc cố định.

3. Khả năng thích ứng với môi trường: Chất liệu PVC có khả năng chống dầu và chống ăn mòn nhất định, đáp ứng yêu cầu của môi trường công nghiệp thông thường.

4. Điện áp định mức: 300/500V, được thiết kế cho thiết bị tín hiệu điện áp thấp.

Kịch bản ứng dụng

1. Hệ thống tự động hóa công nghiệp: kết nối PLC, bộ biến tần, cảm biến, thiết bị đo, truyền tín hiệu điều khiển và phản hồi.

2. Lĩnh vực truyền thông và an ninh: kết nối tín hiệu cho camera giám sát, hệ thống kiểm soát truy cập, phát thanh, thiết bị thu thập dữ liệu.

3. Thiết bị chính xác: thiết bị y tế, dụng cụ kiểm tra và đo lường và các dịp khác đòi hỏi hiệu suất che chắn cao.
